Description
Plaques tubulaires, cylindres, brides de corps, corps de vannes, brides et pièces spéciales
DESCRIPTIF :
Disques, anneaux, cylindres, tubes, arbres.

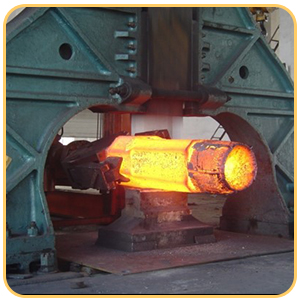

Pièces forgées ébauchées ou pièces finies, nos capacités décrites ci-après nous permettent de forger une large variété de pièces dans de petites ou grandes dimensions.
Réalisation dans une très large gamme de matériaux.
Toutes les opérations sont intégrées dans nos usines de même que le laboratoire de contrôles.
DIMENSIONS :
Capacité de 50 tonnes, longueur de 14 m et diamètre de 4,5 m, selon spécification du tableau page suivante.
QUALIFICATIONS & CONTROLES :
Certification ISO9001
Qualifications DESP, API Q1, API SPEC 6A, GL et RINA ”approval for material manufacturer”, API ISO/TS 29001, ABS certificat ”Forging Facility and Process Approval”
Contrôles par ultrasons (UT), par ressuage (PT), magnétoscopique (MT).
Contrôles chimique, métallographique, mécanique.
Test de résistance à la corrosion inter granulaire.
Contrôles spécifiques selon cahier des charges, les contrôles spécifiés sont intégrés au plan qualité.
Aciers inoxydables martensitiques
| ASME | Others | GB |
|---|---|---|
| SA705 Type 630, XM-13 SA182 F6a CL 1~4, F6NM | FV520B 1.4418 | 1Cr13, 2Cr13 1Cr17Ni2 4Cr10Si2Mo |
Aciers inoxydable austénitiques et “super austénitiques”
| NB/T47010 | ASME | EN | AFNOR |
|---|---|---|---|
| S30403 S30408 S30409 S32168 S34779 S31608 S31603 S31609 S31668 S31703 S31008 S39042 | SA182 F304/F304L, F304H, F304LN F316/F316L, F316H, F316LN F310, F317L, F321, F347 F44, F904L | 1.4307 1.4311 1.4301 1.4541 1.4404 1.4401 1.4571 | Z2CN18-10 Z6CN18-10 Z2CN19-10 (controlled N) Z2CND17-12 Z6CND17-12 Z2CND18-12 (controlled N) |
Aciers alliés basses températures
| NB/T 47009 | ASME |
|---|---|
| 16MnD, 20MnMoD, 09MnNiD, 10Ni3MoVD | SA350 LF2,LF3,LF6 SA333 Gr.8 |
Nickel et alliages de nickel selon UNS
| Nickel et alliages de nickel selon UNS |
|---|
| N02200/201 N04400/500 N06600/601/625/690/718/750 N08800/800H/800HT/825, Hastelloy® B2/3/C/C-4/C-22/C-276 Alloy20 |
Austéno-ferritiques
| ASME (UNS) | NB/T 47010 | EN |
|---|---|---|
| SA182 F51 (S31803) SA182 F60 (S32205) SA182 F53 (S32507) SA182 F55 (S32760) | S22253 S22053 | 1.4462 1.4410 |
Aciers au carbone et aciers alliés
| NB/T47008 | ASME | EN |
|---|---|---|
| 20# 16Mn 1Cr5Mo 15CrMo 20MnMo 14Cr1Mo 20MnMoNb 12Cr2Mo1 12Cr2Mo1V 15NiCuMoNb | SA105 SA266 Gr. 1~4 SA765 Gr. 2 SA 335 P11,P12,P22 P91,P92 SA336 SA182 F2 SA182 F5 SA182 F92 | P250GH (1.0460) P305GH (1.0436) 16Mo3 (1.5415) 13CrMo4-5 (1.7335) 11CrMo9-10 (1.7383) X10CrMoVNb (1.4903) 15NiCuMoNb5 (1.6368) P285QH (1.0478) P355QH1 (1.0571) P420QH (1.8936) |
Capacités maximales :
| Cylindre creux | Diamètre 4500 mm Epaisseur 350 mm Poids 55 tonnes |
| Bride / anneau | Diamètre 4600 mm Hauteur 3000 mm |
| tube | Diamètre intérieur 300 mm Longueur 12 m |
| Arbre | Longueur 14 m Poids 55 tonnes |
| disque | Diamètre 4600 mm Epaisseur 1200 mm |
| Corps de vanne | 30 tonnes en acier allié 55 t en acier au carbone manganèse |
